新型烟草装封箱机下滑通道护边改造

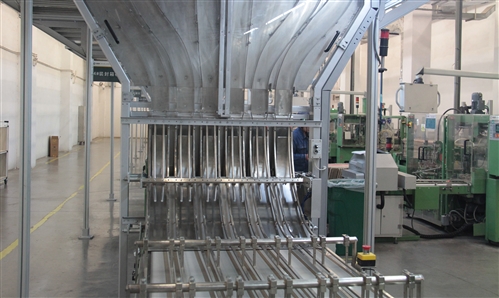

条烟下滑通道全景。

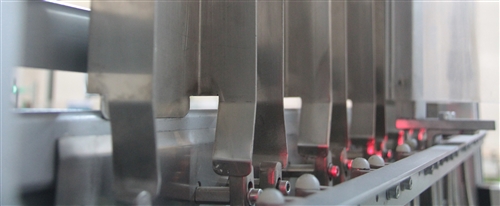

条烟下滑通道护边。

　　项目背景

　　装封箱机是现代卷烟生产企业必备的一种条烟自动装箱设备。包装设备生产的合格条烟经条烟输送通道、条烟下滑通道、条烟翻转机构、垂直排包机构等，最终进入自动装封箱环节。其中，装封箱机条烟下滑通道承担着卷包车间内包装机组到装封箱机组间重要的过渡作用，条烟下滑通道的护边经过条烟多次挤压，容易损坏断裂，断裂处会刮坏条烟透明纸，造成卷烟产品质量缺陷。

　　改进方案

　　通过分析弹性系数、受力大小和形变量3个因素，制定4种方案并进行多次试验，通过数据对比，最终采用以压簧来加固易断裂下滑通道护边的方案。

　　压簧支架与护边成一定角度，并且压簧最大形变量小于支架和护边的间距，这样压簧才能起到作用，增强护边的疲劳强度，减少护边的形变，延长护边使用寿命。

　　使用效果

　　据统计，改造前，在用的6台装封箱机，平均每个月会发生一次下滑通道护边断裂故障。改造后，经过一年时间观察，未发生一起断裂故障，护边断裂刮坏条烟透明纸的问题得到彻底解决，省去了更换维修下滑通道护边的时间，停机次数有效降低。装置简单、实用，具有较高推广价值。
