新型GDX2商标纸定位传送机构的研制

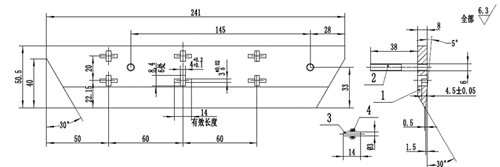

传送机构安装示意图

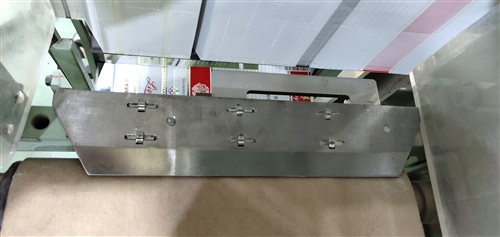

安装后的商标纸定位传送机构

　　项目背景

　　商标纸是包装机生产过程中必备的辅料。然而，GDX2包装机在运行过程中，商标纸经常卡在下落通道，引起停机，有时会直接掉落在输送皮带上，损坏输送皮带，给生产造成不利影响。

　　原因分析

　　商标纸在传送到皮带末端的金属板上时，底部商标纸与金属板之间摩擦系数较大，因此会造成商标纸上下摩擦力不一致的问题，导致商标纸发生错位。

　　改进方案

　　开展头脑风暴，由滚动传送得到启发，设计出一套滚动传送商标纸的方案。新型GDX2商标纸定位传送机构安装在商标纸输送皮带的末端，为了保持设备稳定性，以及降低研发成本，传送机构底座采用设备原有金属板，在原有金属板上打6个长方体孔，孔的方向与传输皮带一致，便于商标纸的输送。

　　选择直径大于金属板厚度的金属轴承，便于商标纸滑动摩擦，经过梯度实验分析，选择了外径合适的轴承；加工直径与轴承内径一致的小轴，将轴承固定在打好的孔里。安装2排、每排3个轴承。将原来滑动摩擦传输商标纸变为滚动传输商标纸，降低了商标纸与金属板之间的最大静摩擦力。

　　使用效果

　　改造前，在用的12台GDX2包装机，平均台班商标纸卡纸次数为3.2次。改造后，经过一年时间的观察，台班商标纸卡纸次数降低为0.28次，并且没有出现商标纸输送皮带卡坏的情况。装置简单、实用，具有较高的推广价值。
